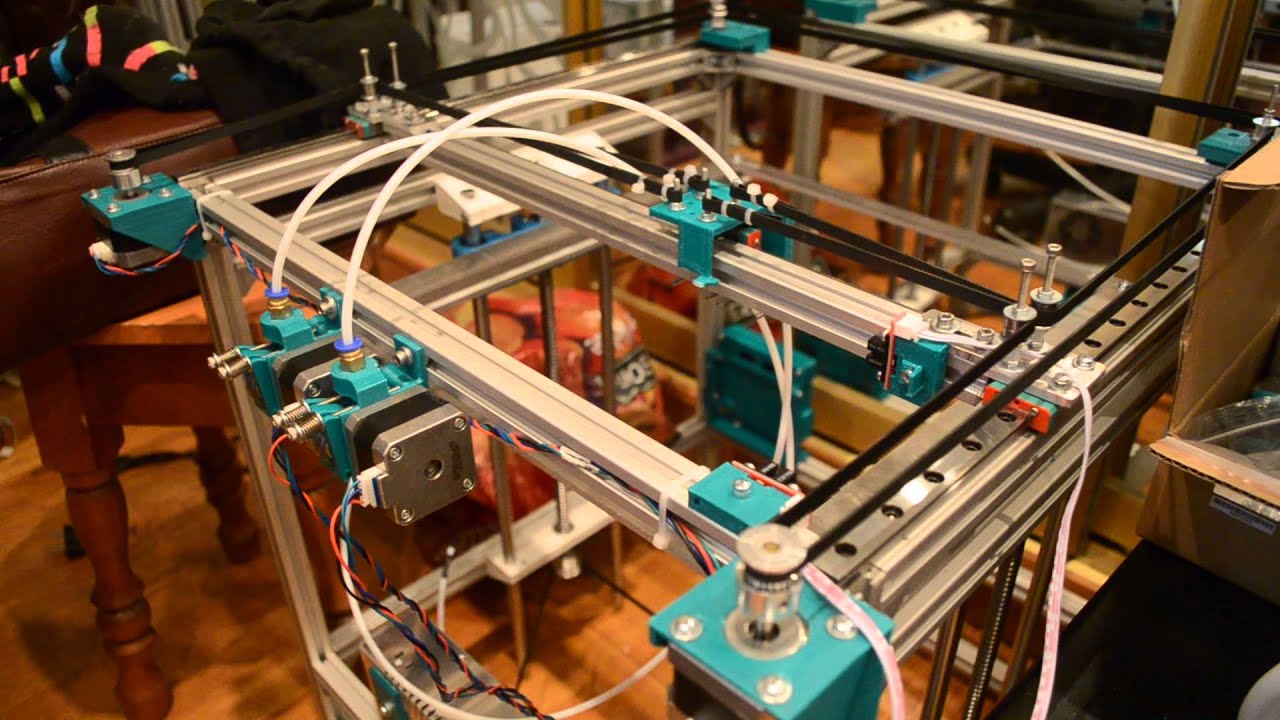

    Понравился 3Д принтер с кинематикой H-Bot. Разработал и напечатал для него детали. С Китайскими линейными подшипниками и фторопластовыми втулками не получилось ничего хорошего. Разработал каретки на подшипниках качения 623. Электронику использовал такую же как на Delta. Прошивку залил Repetier. Каркас выполнен из алюминиевого профиля 20х20, стол 20х10 мм. Сначала каркас был собран на напечатанных деталях, а потом усилен угольниками из алюминия. В направляющих роликах ремня применены подшипники 625. Стол снизу утеплен пробкой толщиной 2 мм обклеенной фольгой, зазор между пробкой и нагревательным столом 2 мм. С панели управления можно включить, регулировать обороты куллеров, включить  освещение. Были проблемы с БП поэтому решил поставить вольтметр, для контроля напряжения.







 Принтер в работе:

 https://youtu.be/jQFdguE94N4

Вложения: Файл Описание Размер файлам Скачать этот файл (H-Bot stl.zip)H-Bot stl.zip   304 kB
